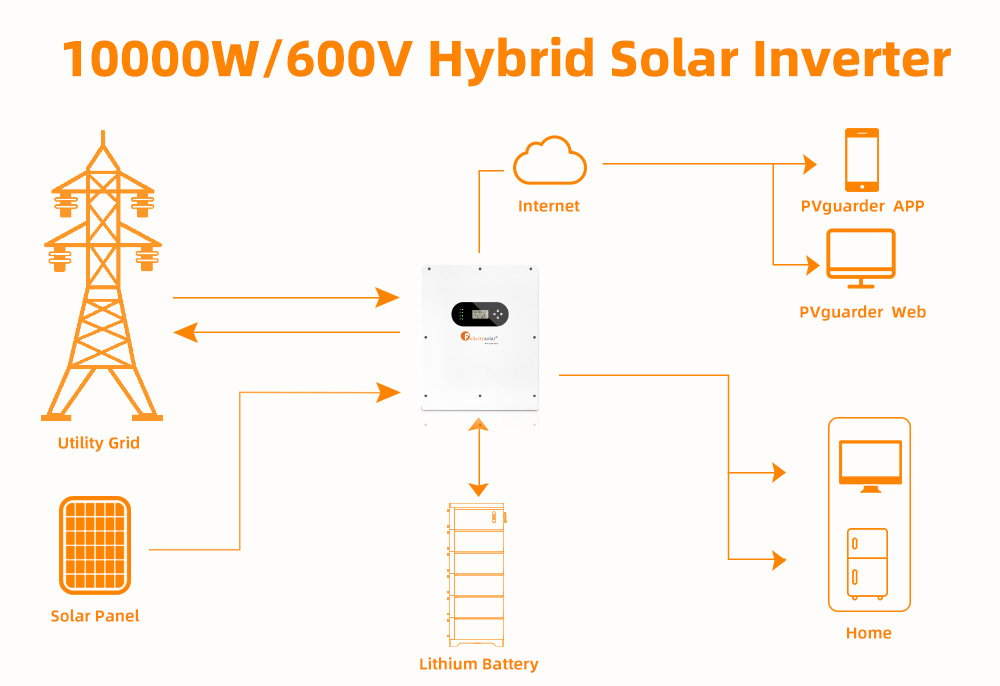

Fungsi utama inverter fotovoltaik adalah mengubah arus searah yang dihasilkan panel surya menjadi arus bolak-balik yang digunakan oleh peralatan rumah tangga. Inverter ini terbagi menjadi dua jenis: inverter terhubung ke jaringan dan inverter off-grid. Inverter ini menawarkan daya tinggi dan biaya rendah.
Perbedaan terbesar dari inverter yang terhubung ke jaringan adalah tidak adanya penyimpanan baterai (tentu saja, inverter ini juga dapat digunakan dengan baterai penyimpan energi untuk listrik mahal), dan arus searah yang dihasilkan dari panel surya langsung diubah menjadi arus bolak-balik melalui inverter dan langsung terhubung ke jaringan listrik umum. Namun, ada beberapa batasan, yaitu harus mematuhi peraturan dan kebijakan jaringan listrik setempat yang relevan, jika tidak, koneksi jaringan tidak dapat disediakan. Dan kami memiliki Peraturan jaringan: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; Peraturan keselamatan: IEC 62109-1/2; IEC62040-1.
Keunggulan Produk:

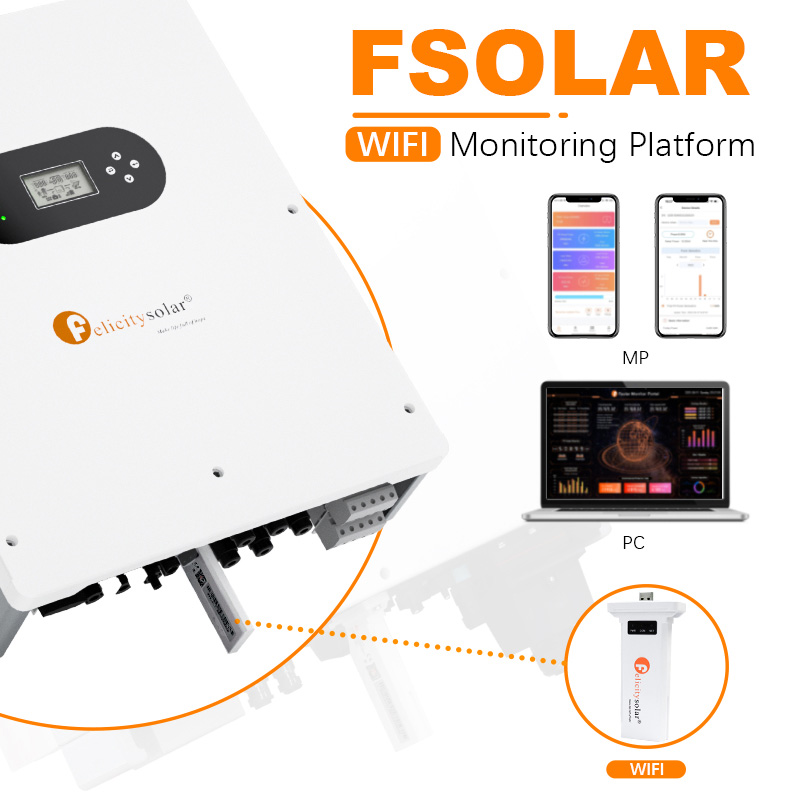

· Mendukung Wi-Fi untuk pemantauan seluler.
· Arus pengisian/pengosongan maks. 25A.
· Pasangan AC untuk memperbarui sistem surya yang ada.
· Mendukung penyimpanan energi dari generator diesel.
· Catu daya dapat dialihkan secara otomatis dan waktu pengalihan dalam 20 ms.
· Masa garansi panjang: 10 tahun.
· Komunikasi RS232/RS485 yang Nyaman.
· Tingkat perlindungan IP65.
· Mendukung ketidakseimbangan 3 Fase.
Lembar Data
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; SEBAGAI 4777.2; NRS 097-2-1;
Standar IEC 62109-1/2; IEC62040-1.
Model
IVGM100600
Data Masukan Baterai
Rentang Tegangan Baterai
Tegangan 180V
~ 5
Tegangan 80V
Arus pengisian dan pengosongan maksimum
25A
Daya pengisian dan pengosongan maksimum
10000W
Jenis baterai
Baterai Li-Ion
/
Timbal-asam
Data Masukan DC
(
sisi PV
）
Daya PV maksimum yang direkomendasikan
13000W
Tegangan PV maks.
Tegangan 900V
Tegangan awal
Tegangan 160V
Rentang tegangan PV
Tegangan 160V~900V
Rentang tegangan MPPT
Tegangan 200V~850V
Rentang Tegangan MPPT untuk Beban Penuh
Tegangan 450V~850V
Tegangan nominal
Tegangan 720V
Arus masukan maks.
15A
/
1
5A
Arus hubung singkat maks.
18A
/
18A
Jumlah pelacak/string MPP per pelacak MPP
2/1
Data Jaringan
Tegangan Masukan Nominal
230Vac/400
Vakum
Rentang Tegangan Input
184~ 264.5 Vac
*
Frekuensi grid nominal
50/60Hz
*
Arus masukan maks.
30A
Arus Pengisian Maksimum
25A
Daya keluaran AC maks.
10000W
Arus Terukur Keluaran AC
20A
Arus keluaran maks.
18A
Maks. Arus AC Kontinu yang Melewati
30A
Faktor daya
>
0
.
99
Faktor daya perpindahan
0,8 terkemuka
···0,8tertinggal
THDI
<3%
Data Keluaran AC (Cadangan)
Daya keluaran terukur
10000VA
/
10000W
Arus keluaran maks.
30A
Tegangan keluaran AC terukur
230Vac
Frekuensi keluaran AC terukur
50
/
60Hz
Efisiensi
Efisiensi maks.
97,60%
Efisiensi Euro
97,00%
Efisiensi MPPT
99,90%
Data Umum
Kisaran suhu pengoperasian
- 25 derajat celcius
~
60 derajat celcius,
>
Penurunan Peringkat 45°C
Tingkat perlindungan
IP65
Kelembaban relatif
100%
Konsep pendinginan
Alam
Ketinggian
2000m
Komunikasi
RS232
/
RS485
Komunikasi BMS
BISA
/
RS485
Modul monitor
Wi-Fi
/
GPRS
Menampilkan
LCD+LED
Gaya Instalasi
Terpasang di dinding
Jaminan
10 tahun
Pengaturan Jaringan
Peraturan Keselamatan
EMC
EN6 10 00-6-1
.
EN61000-6-3
Berat Bersih (KG)
36,2KG
Berat Kotor (KG)
41,5KG

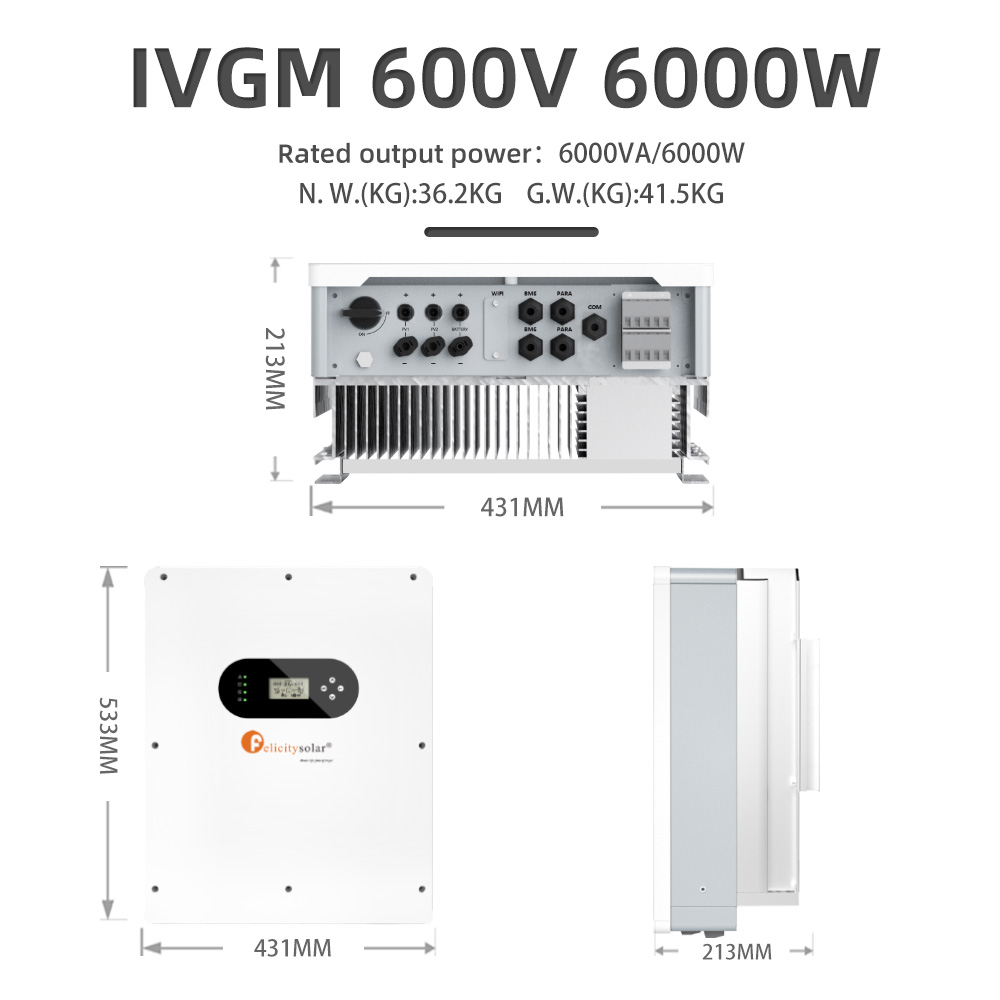

Dimensi Produk (MM)
533
*
431
*
213
Dimensi Paket (MM)
635
*
533
*
321

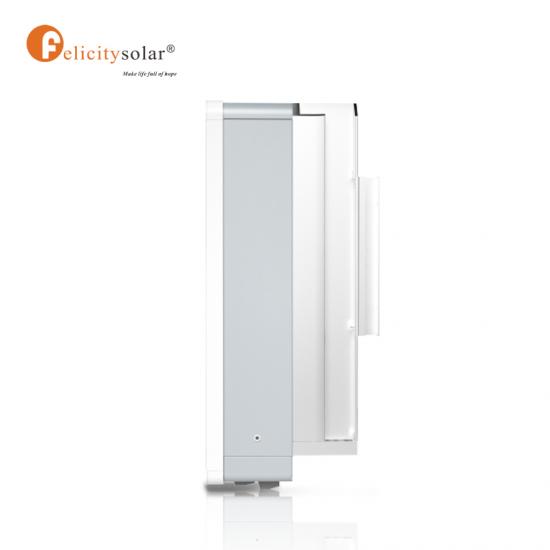

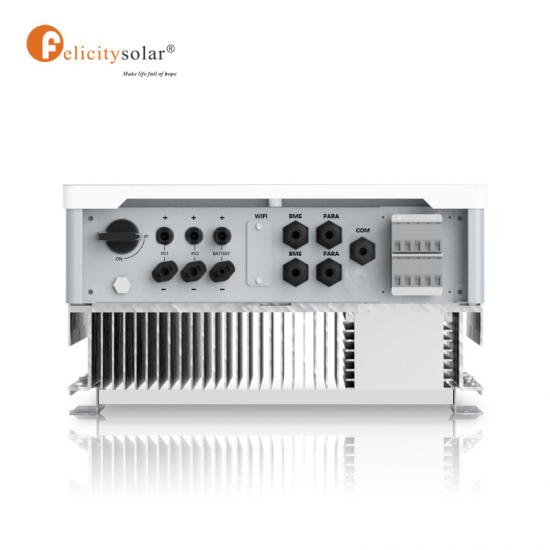

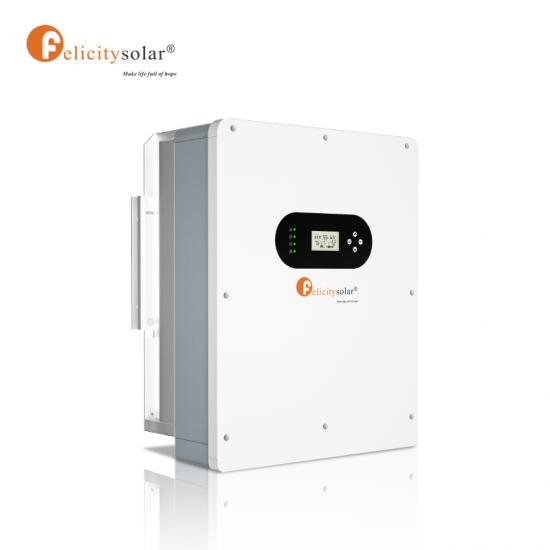

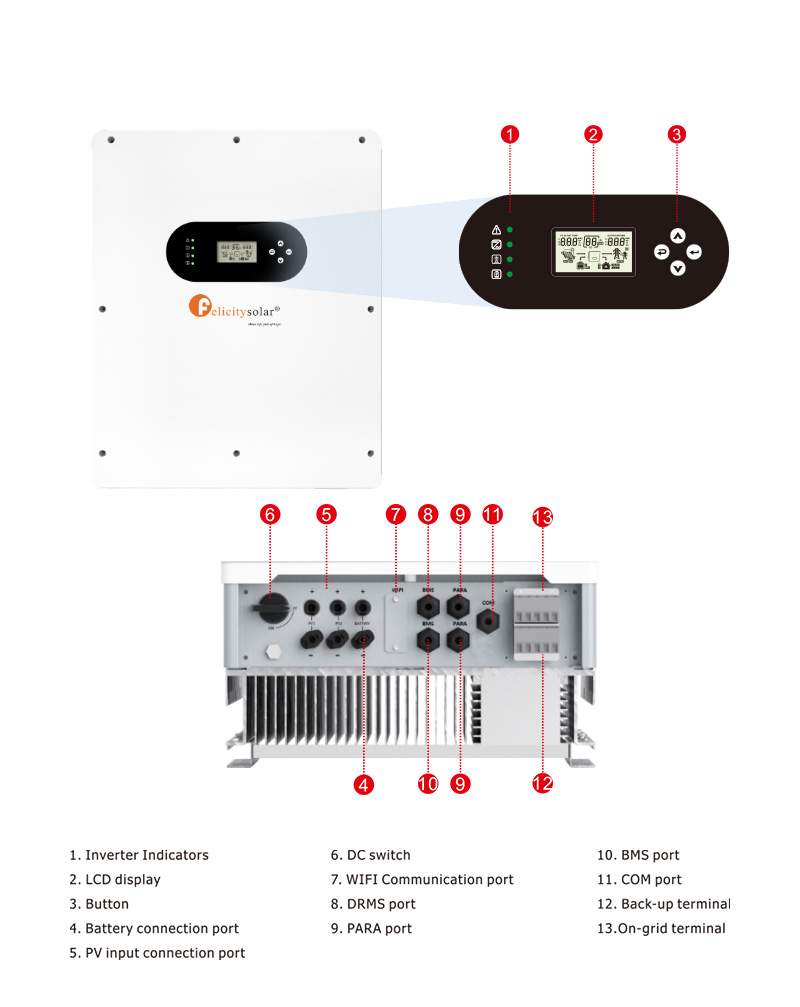

Detail Produk
Permintaan Permintaan (RFQ)
1.Bagaimana memilih inverter yang cocok?
Jika beban Anda adalah beban resistif, seperti bohlam, Anda dapat memilih inverter gelombang termodifikasi. Namun, jika beban Anda adalah beban induktif dan kapasitif, kami merekomendasikan penggunaan inverter daya gelombang sinus murni.
2.Bagaimana cara memilih ukuran inverter?
Permintaan daya untuk berbagai jenis beban berbeda-beda. Anda dapat melihat nilai daya beban untuk menentukan ukuran inverter daya.
3.Bagaimana cara menghitung beban jam kerja yang memerlukan konfigurasi ukuran baterai?
Biasanya kita punya rumus untuk menghitung, tapi tidak seratus persen akurat, karena ada juga kondisi baterai, baterai lama ada yang sudah minus, jadi ini hanya nilai referensi:
Jam kerja = kapasitas baterai * tegangan baterai * 0,8/daya beban (H = AH * V * 0,8/W)
