Pengenalan Produk

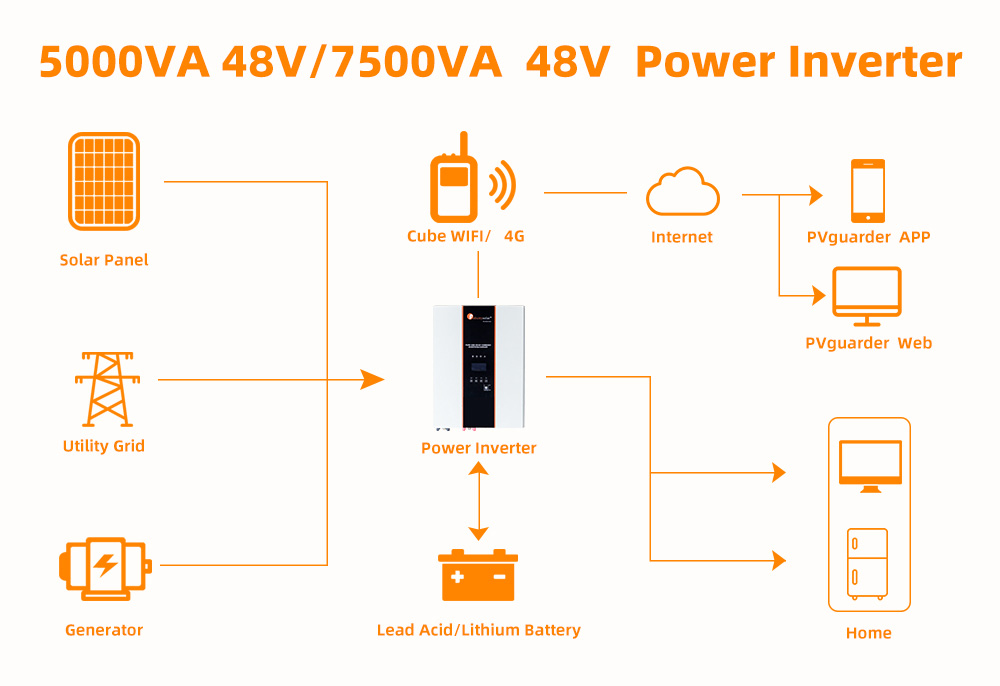

Inverter surya, atau konverter, atau inverter PV mengubah keluaran DC variabel dari panel surya fotovoltaik (PV) menjadi arus bolak-balik (AC) frekuensi utilitas yang dapat digunakan di jaringan listrik off-grid. Ini merupakan keseimbangan penting antara sistem dan komponen dalam sistem tenaga surya, yang memungkinkan penggunaan peralatan bertenaga AC biasa.

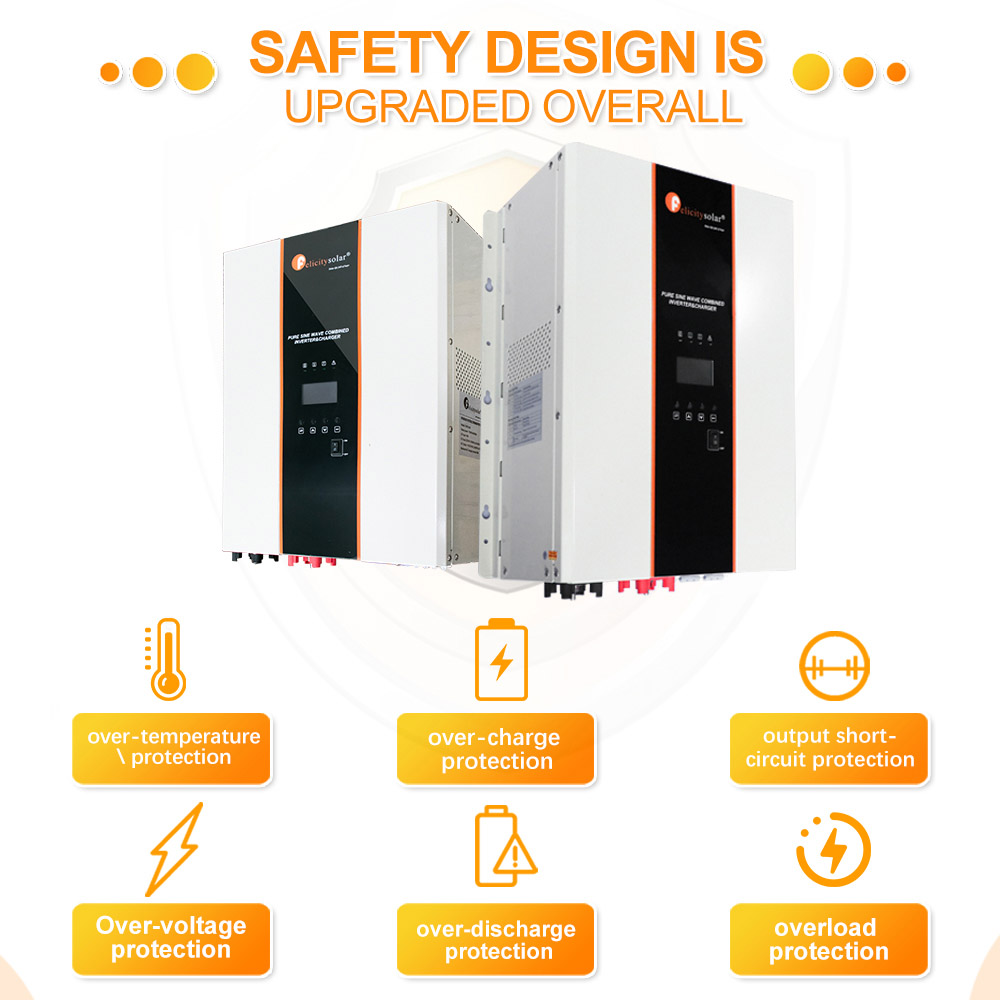

Keuntungan:
1. Lindungi keselamatan pribadi
2. Kompensasi suhu, lindungi baterai
3. Perlindungan pengisian daya baterai berlebih dan pengosongan daya
4. Inverter kelebihan beban, proteksi hubung singkat keluaran
5. Perlindungan suhu berlebih
6. Perlindungan transposisi
7. Masukan AC, keluaran proteksi arus lebih
8. Perlindungan arus pendek pengisian daya
Lembar Tanggal

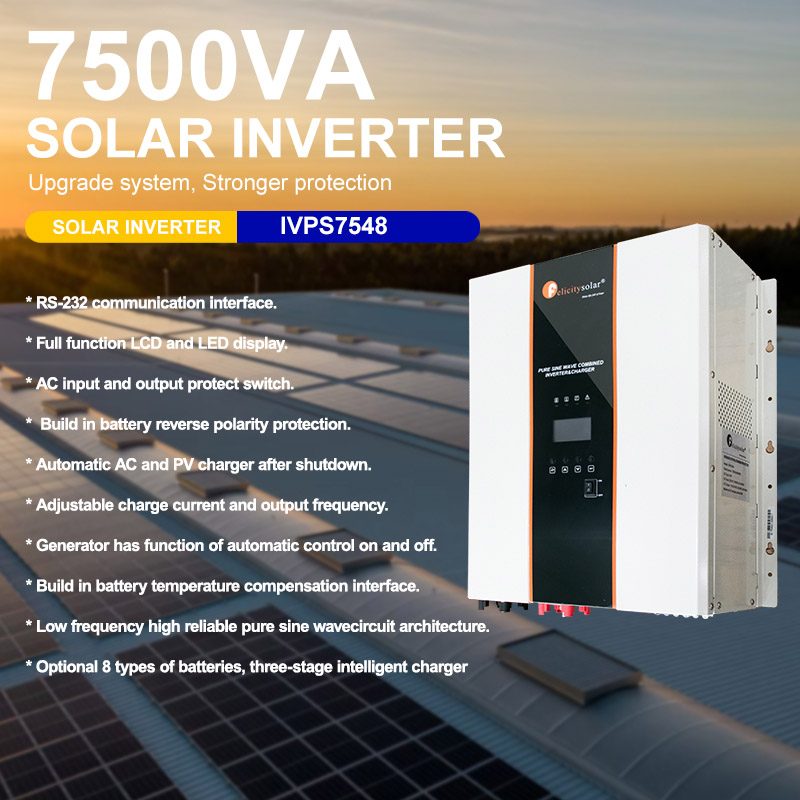

| Inverter Surya IVPS | |||||||||||||||||
| Model | 7548 | ||||||||||||||||
| 7500VA | |||||||||||||||||
| Daya Keluaran Terukur (W) | 7500va/60000w | ||||||||||||||||
| Tegangan Masukan DC Normal | 48v | ||||||||||||||||
| Spesifikasi Mode Pengisian Daya & Saluran pada | |||||||||||||||||
| Tegangan Masukan Normal | Tegangan 220VAC | ||||||||||||||||
| Pemutusan Saluran Rendah | 90Vac±7Vac | ||||||||||||||||
| Rentang Input AC Sambungkan Kembali Garis Rendah | 100Vac±7Vac | ||||||||||||||||
| Pemutusan Saluran Tinggi | 280Vac±7Vac | ||||||||||||||||
| Sambungkan Kembali Jalur Tinggi | 270Vac±7Vac | ||||||||||||||||
| Bentuk Gelombang Tegangan Keluaran | Sama seperti bentuk gelombang input | ||||||||||||||||
| Efisiensi (Mode Garis) | ≥95% (Beban terukur R, dan baterai terisi penuh) | ||||||||||||||||
| Peringkat sakelar transfer | Arus listrik 40A | ||||||||||||||||
| Waktu transfer (AC ke DC) | 15ms (tipikal) | ||||||||||||||||
| Waktu transfer (DC ke AC) | 15ms (tipikal) | ||||||||||||||||
| Melewati Tanpa Baterai | Ya | ||||||||||||||||
| Arus Beban Lebih Masukan | Arus listrik 40A | ||||||||||||||||
| Tegangan Keluaran Normal | Tergantung pada jenis baterai | ||||||||||||||||
| Tegangan Pengisian Maksimum | Arus listrik DC 40A | ||||||||||||||||
| Pengaturan Arus Muatan | Arus pengisian dapat disesuaikan: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Ukuran Pemutus Sirkuit | Tergantung pada jenis baterai atau Ditentukan sendiri | ||||||||||||||||
| Perlindungan Pengisian Berlebih | Ya | ||||||||||||||||
| Algoritma | Rapat Umum Tahunan | ||||||||||||||||
| Banjir | |||||||||||||||||
| Diri sendiri | |||||||||||||||||
| Spesifikasi Mode Inverter | |||||||||||||||||
| Bentuk Gelombang Tegangan Keluaran | Gelombang Sinus Murni | ||||||||||||||||
| Pabrik Listrik | 1 | ||||||||||||||||
| Tegangan Keluaran Nominal | Tegangan 220Vac±5% | ||||||||||||||||
| Frekuensi Keluaran Nominal (Hz) | 50±0.3Hz/60±0.3Hz (dapat disesuaikan) | ||||||||||||||||
| Perlindungan Beban Berlebih (SMPS) | 60 detik pada beban ≥150%; 120 detik pada beban 105%-150% | ||||||||||||||||
| Peringkat Lonjakan | 2*daya terukur selama 5 detik | ||||||||||||||||
| Mampu menyalakan listrik | Ya | ||||||||||||||||
| Proteksi Hubungan Pendek Output | Ya | ||||||||||||||||
| Arus keluaran kelebihan beban | Arus listrik 40A | ||||||||||||||||
| Tegangan Masukan DC Nominal | Tegangan 48VDC | ||||||||||||||||
| Alarm Baterai Lemah | 11,5V/23V/46Vdc pada beban <50%; 11V/22V/44Vdc pada beban> = 50% | ||||||||||||||||
| Rendah Pemulihan Baterai | 11,75V/23,5V/47Vdc pada beban <50%; 11,5V/23V/46Vdc pada beban> = 50% | ||||||||||||||||
| Pematian Input DC Rendah | 10,75V/21,5V/43Vdc@beban<50%;10,5V/21V/42Vdc@beban>=50% | ||||||||||||||||
| Alarm & Kesalahan Input DC Tinggi | 15,75Vdc±0,4/31,50Vdc±0,4V/63Vdc±0,4V | ||||||||||||||||
| Pemulihan Input DC Tinggi | 15,5Vdc±0,4/31,0Vdc±0,4V/62Vdc±0,4V | ||||||||||||||||
| Mengoperasikan Temperatur | 0 ℃ sampai 40 ℃ | ||||||||||||||||
| Kisaran Penyimpanan suhu sedang | -15 ℃ -60 ℃ | ||||||||||||||||
| Dimensi (mm) | Ukuran 765*329*298 mm | ||||||||||||||||

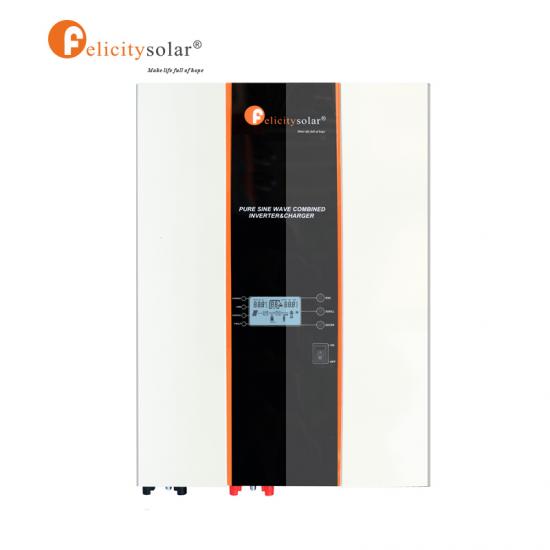

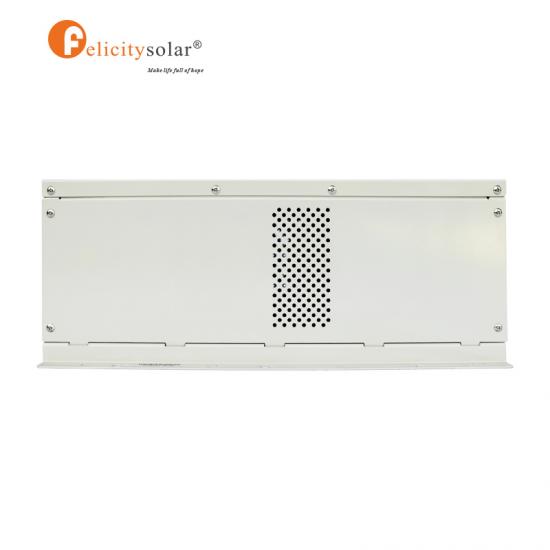

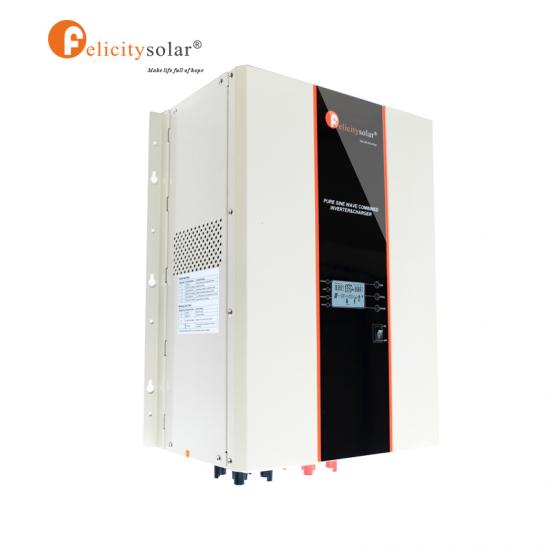

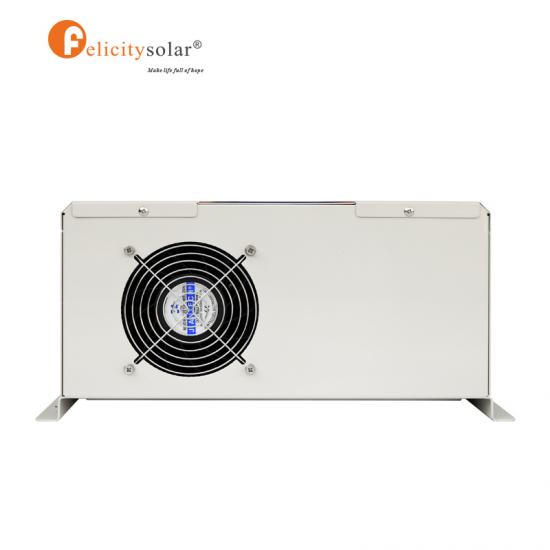

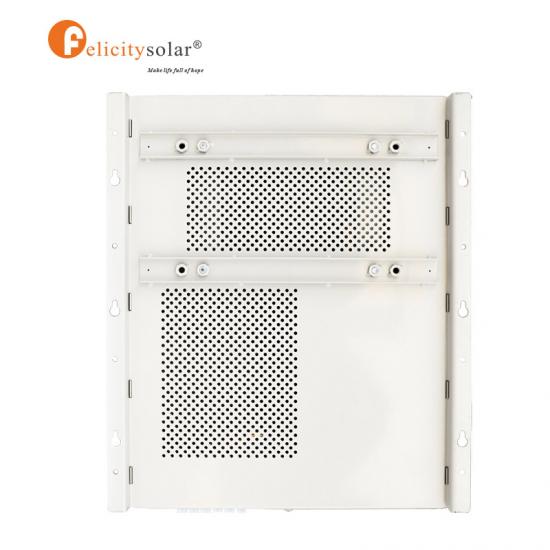

Detail Produk

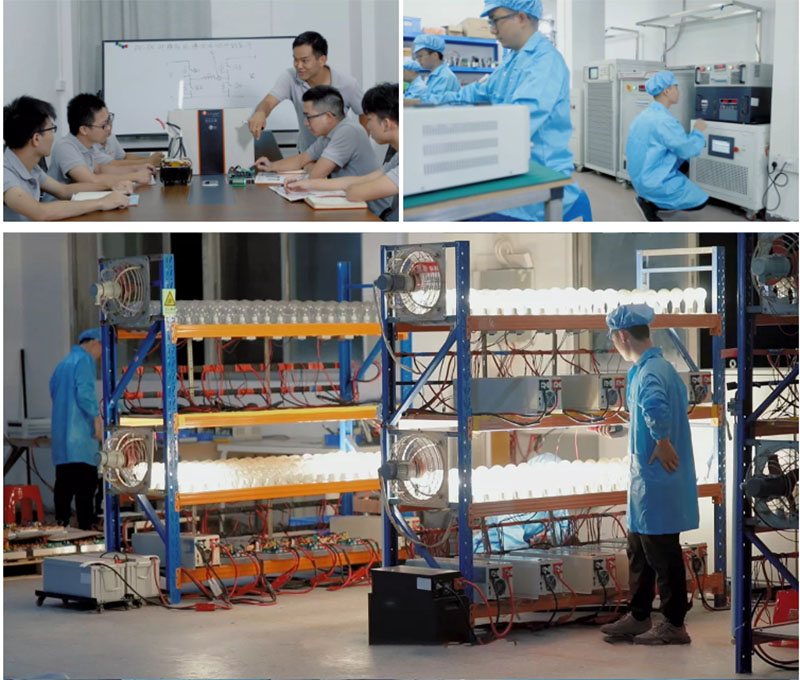

Teknologi R&D
Prosedur Instalasi:
1. Pastikan tegangan DC inverter sesuai dengan tegangan baterai.

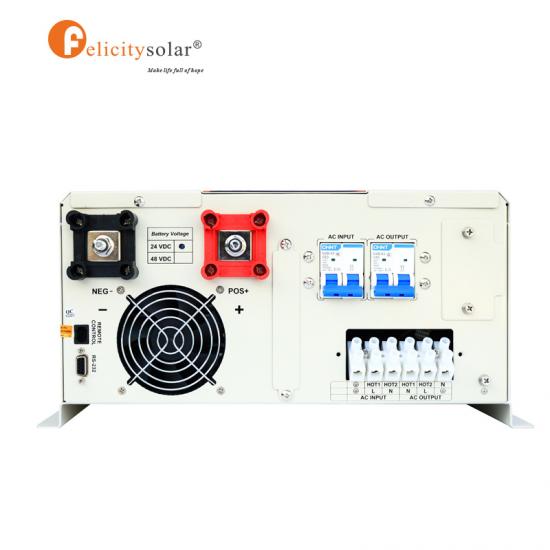

2. Pastikan kutub positif (merah) inverter terhubung dengan kutub positif (merah) baterai, dan kutub negatif (hitam) inverter terhubung dengan kutub negatif (hitam) baterai, lalu kencangkan sekrupnya.
3. Nyalakan inverter dan lihat apakah bagus, jika bagus maka matikan.
4. Hubungkan dengan kabel daya AC / Ground, hidupkan inverter dan lihat apakah berfungsi normal (mengisi baterai, menunjukkan arus pengisian) jika ya, matikan inverter.
5. Hubungkan dengan kabel beban/ground dan nyalakan inverter (Penghemat daya otomatis atau Penghemat daya mati).
6. Nyalakan Beban.
