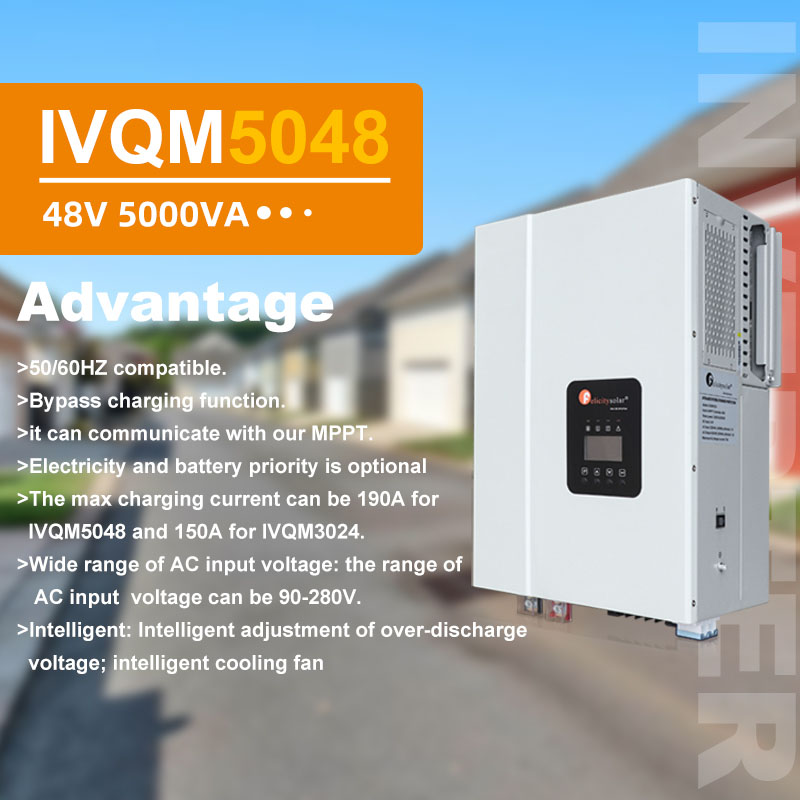

Keuntungan:
>Fungsi bypass pengisian daya: saat unit mati, unit dapat diaktifkan dengan output bypass dan dapat mengisi daya baterai.
Lembar Tanggal
Model
IVQM3524

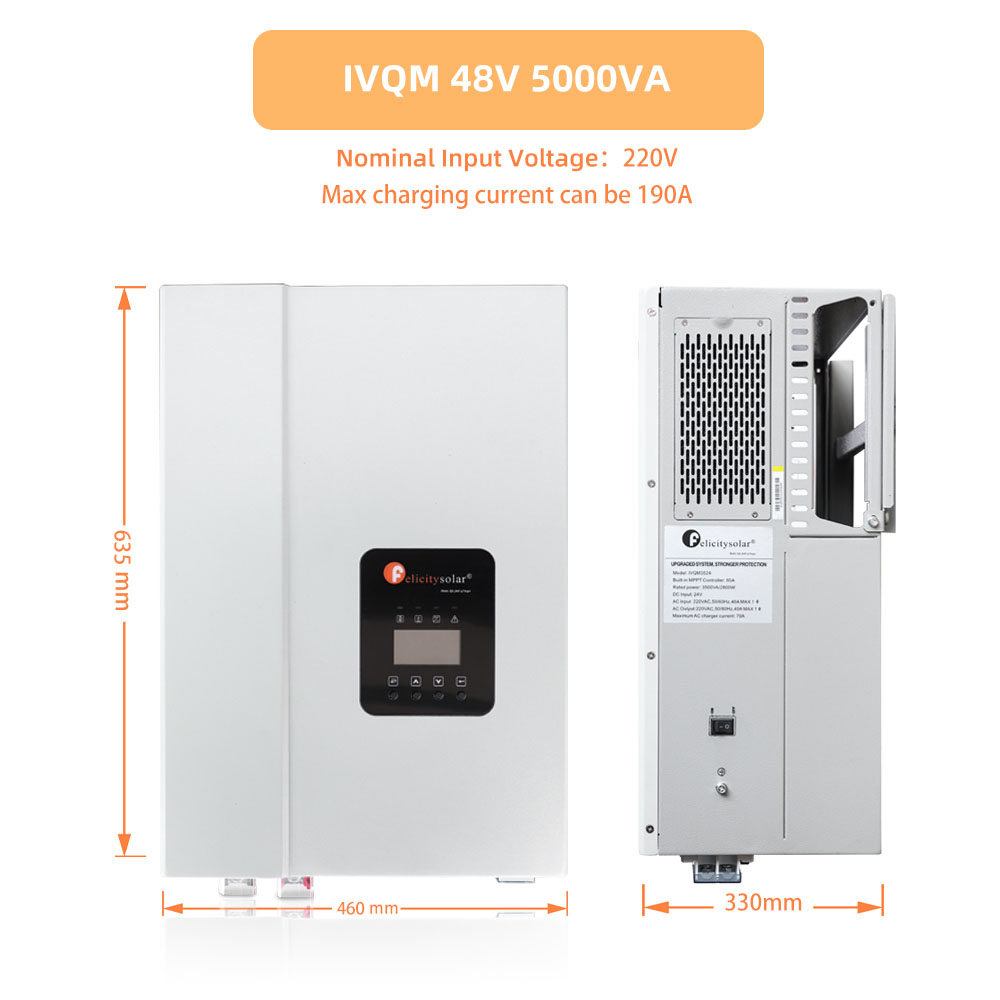

IVQM5048
Daya Keluaran Terukur (VA)
3500VA
5000VA
Daya Keluaran Terukur (W)
2800W
4000W
Tegangan Masukan DC Nominal
24V
48V
Bentuk Gelombang Tegangan Input
Sinusoidal (Utilitas atau generator)
Tegangan Masukan Nominal
Tegangan 220VAC
Frekuensi Masukan Nominal
50Hz/60Hz
Efisiensi (Mode Garis)
≥
95% (Beban terukur R, dan baterai terisi penuh)
Waktu Transfer (AC ke DC)
15ms (khas)
Waktu Transfer (DC ke AC)
15ms (khas)
Pengisian Tenaga Surya & Pengisian Jaringan (Pengontrol internal MPPT bersifat opsional)
Tegangan Sirkuit Terbuka PV Maksimum
Tegangan 145Vdc
Tegangan 195Vdc
Rentang Kerja Tegangan PV
Tegangan 30~145Vdc
Tegangan 60~195Vdc
Daya Masukan Maksimum
2200W
6600W
Arus Pengisian Tenaga Surya Maksimum
80A
120A
Arus Pengisian Maksimum (Utilitas + Tenaga Surya)
150A
190A
Detail Produk
Koneksi Fase Tunggal diagram untuk unit tunggal

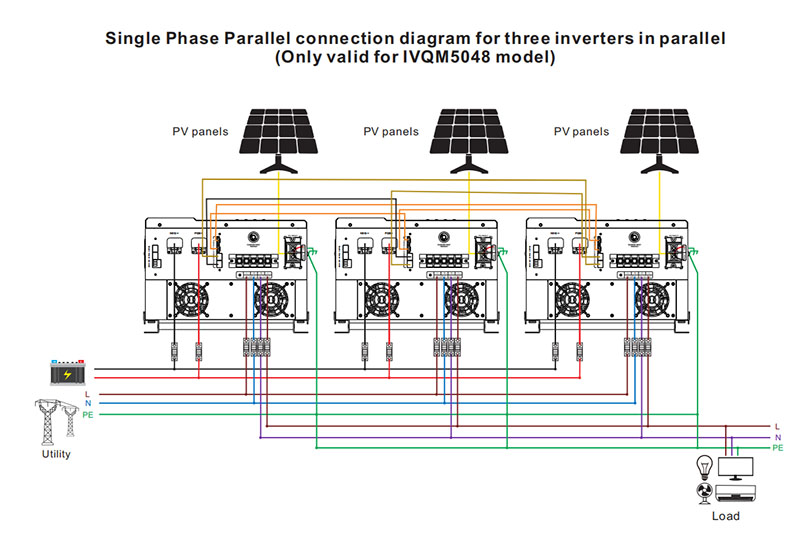

Diagram Koneksi Paralel Fase Tunggal untuk Tiga Inverter yang Dihubungkan Secara Paralel

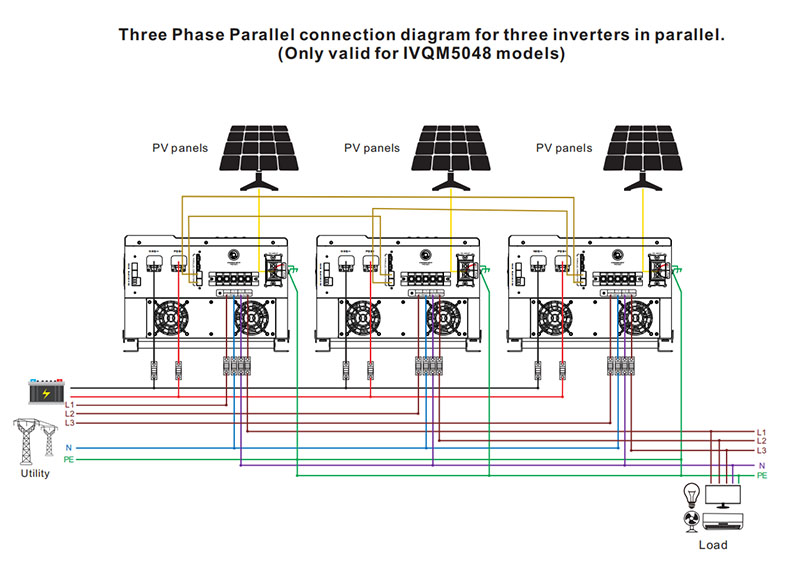

Diagram Koneksi Paralel Tiga Fasa untuk Tiga Inverter
Prosedur Instalasi:
1. Pastikan tegangan DC inverter sesuai dengan tegangan baterai.
2. Pastikan kutub positif (merah) inverter terhubung dengan kutub positif (merah) baterai, dan kutub negatif (hitam) inverter terhubung dengan kutub negatif (hitam) baterai, lalu kencangkan sekrupnya.
3. Nyalakan inverter dan lihat apakah bagus, jika bagus maka matikan.
4. Hubungkan dengan kabel daya AC / Ground, hidupkan inverter dan lihat apakah berfungsi normal (mengisi baterai, menunjukkan arus pengisian) jika ya, matikan inverter.
5. Hubungkan dengan kabel beban/ground dan nyalakan inverter (Penghemat daya otomatis atau Penghemat daya mati).
6. Nyalakan Beban.
Tanya Jawab Umum
T:Dapatkah kita menggunakan inverter ini dengan listrik AC?
A: Ya, inverter gelombang sinus murni Pursunsys dapat menggabungkan listrik AC, generator, tenaga surya, UPS.
T: Jika kita menggunakan listrik DC dan AC, mana yang akan digunakan terlebih dahulu?
A :Inverter gelombang sinus murni Pursunsys adalah AC pertama.
T: Bagaimana dengan efisiensi inverter ini?
A :Inverter gelombang sinus murni Pursunsys memiliki efisiensi daya 80%.
T: Sertifikasi apa yang Anda miliki untuk inverter ini?
A: Kami memiliki banyak sertifikasi, sertifikasi IEC oleh Beide Compliance Loboratory, SONCAP oleh CIC, dll.
