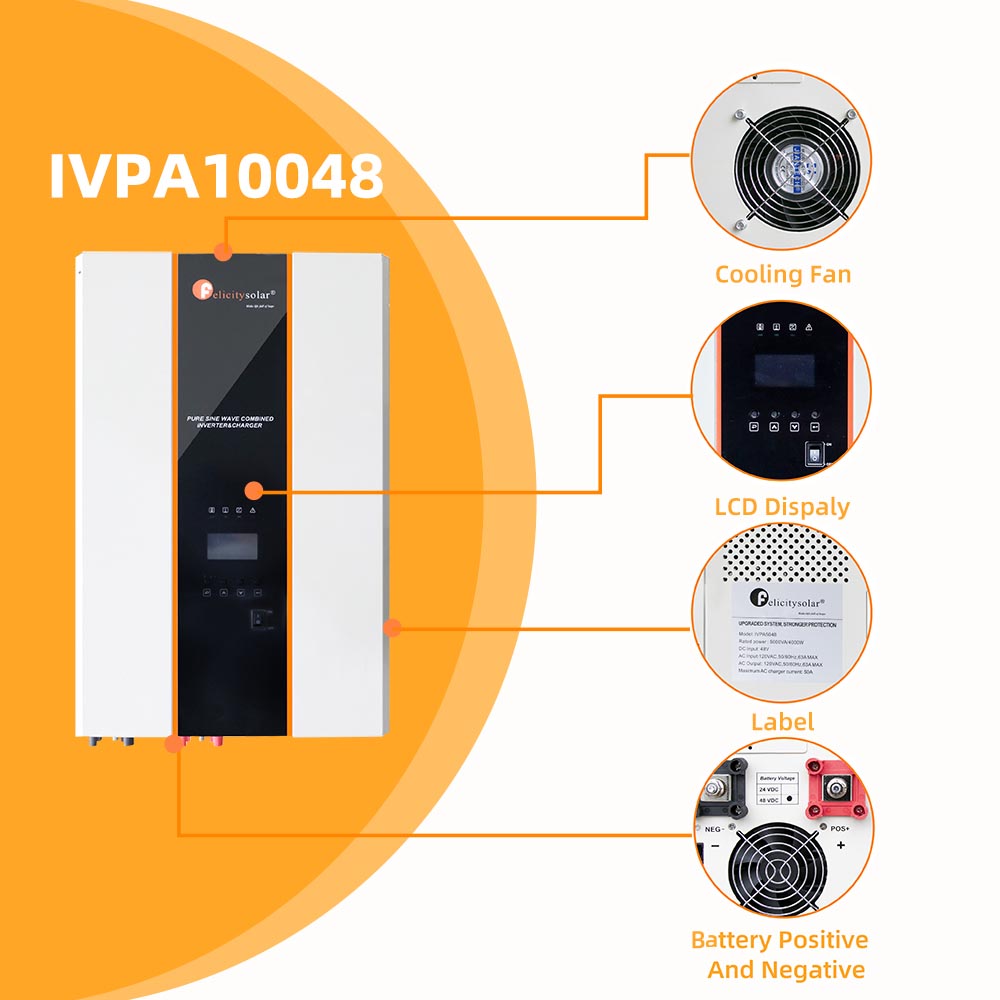

Pengenalan Produk
>Fungsi bypass pengisian daya: saat unit mati, unit dapat diaktifkan dengan output bypass dan dapat mengisi daya baterai.

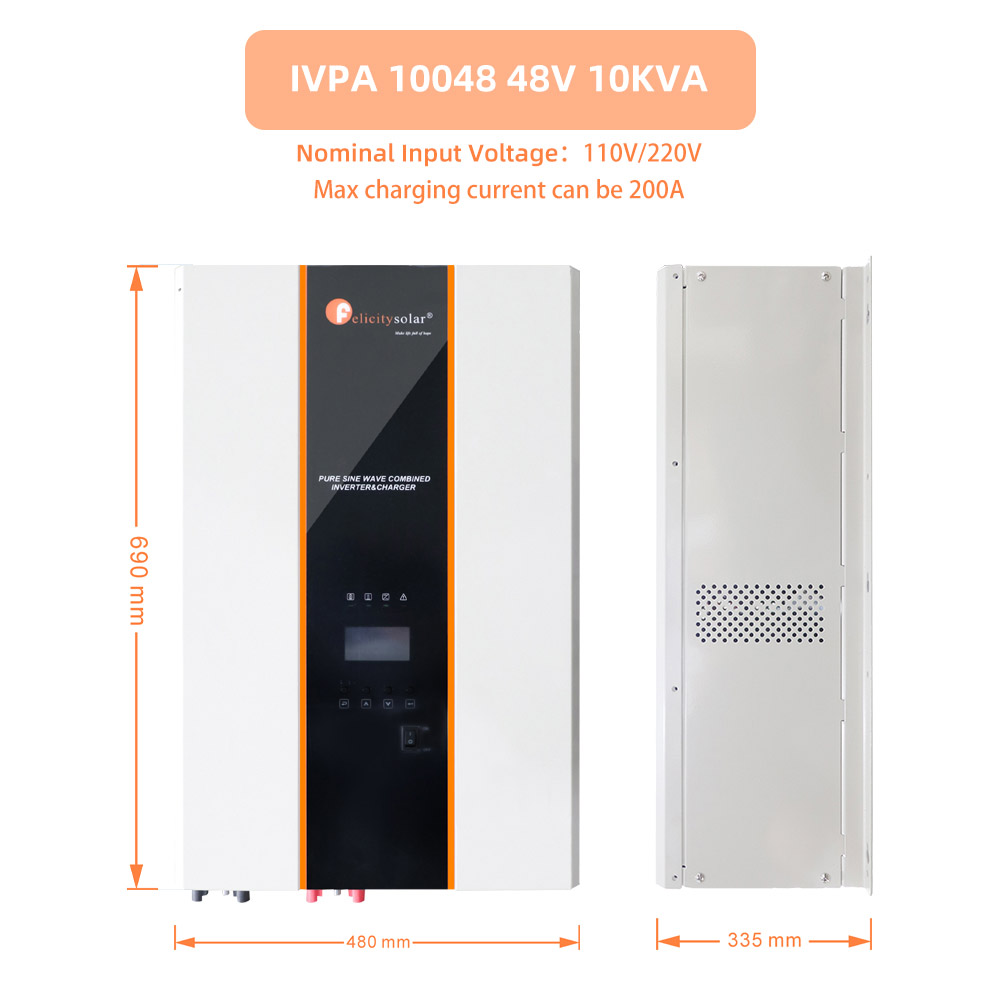

>Arus pengisian tinggi, arus pengisian maksimum dapat mencapai 200A untuk IVPA10048 dan 180A untuk IVPA7548, 170A untuk IVPA5048, 120A untuk IVPA3524.
> Rentang tegangan masukan AC yang lebar: rentang tegangan masukan AC dapat mencapai 90-280V untuk IVPA7548 dan IVPA10048, 80-140V untuk IVPA5048 dan IVPA3524. Dapat lebih kompatibel dengan kerja generator. Jarang memiliki rentang tegangan masukan yang lebar untuk inverter frekuensi daya.
>Prioritas listrik dan baterai bersifat opsional: pelanggan dapat memilih prioritas Listrik atau baterai sesuai kebutuhan mereka.
> Baterai ditentukan sendiri: pelanggan dapat mengatur tegangan pengisian berlebih dan tegangan mengambang, serta tegangan pengosongan berlebih.
Kompatibel dengan >50/60HZ.
>Cerdas: Penyesuaian tegangan berlebih secara cerdas, penyetelan halus tegangan berlebih secara cerdas berdasarkan daya beban; kipas pendingin cerdas, penyesuaian kecepatan secara cerdas berdasarkan daya dan arus pengisian serta suhu inti di dalam mesin.
>Keselamatan: Desain keselamatan ditingkatkan secara keseluruhan. Perlindungan komprehensif (Di antaranya, perlindungan suhu berlebih transformator merupakan desain terdepan di industri).

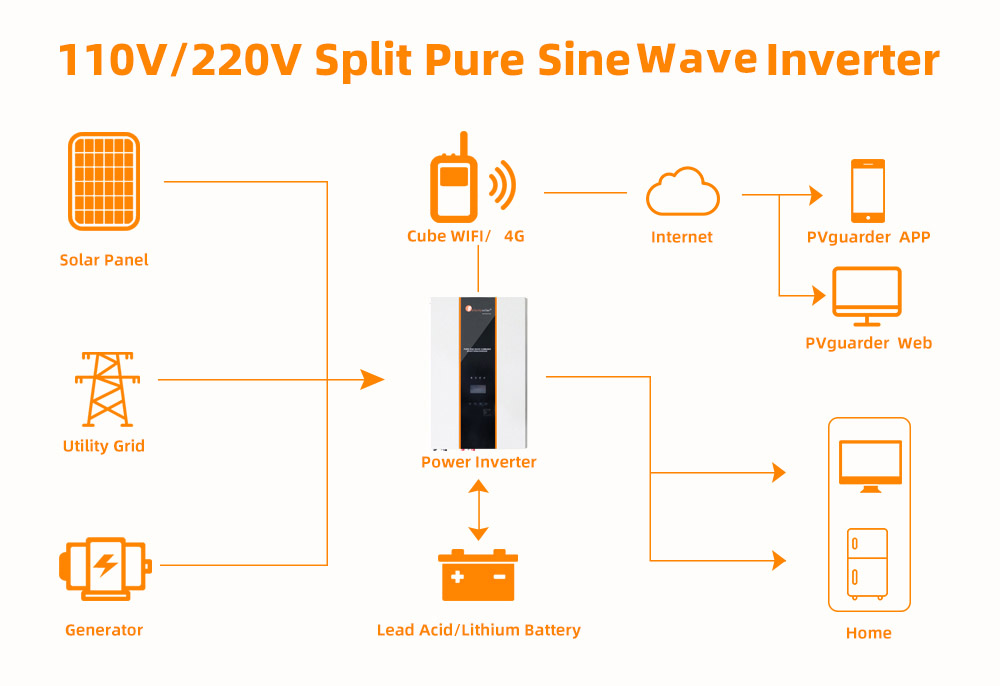

>Nantinya, ia dapat berkomunikasi dengan MPPT kami. Pengisian daya listrik dan pengisian daya tenaga surya dapat dikelola secara komprehensif dan ilmiah.

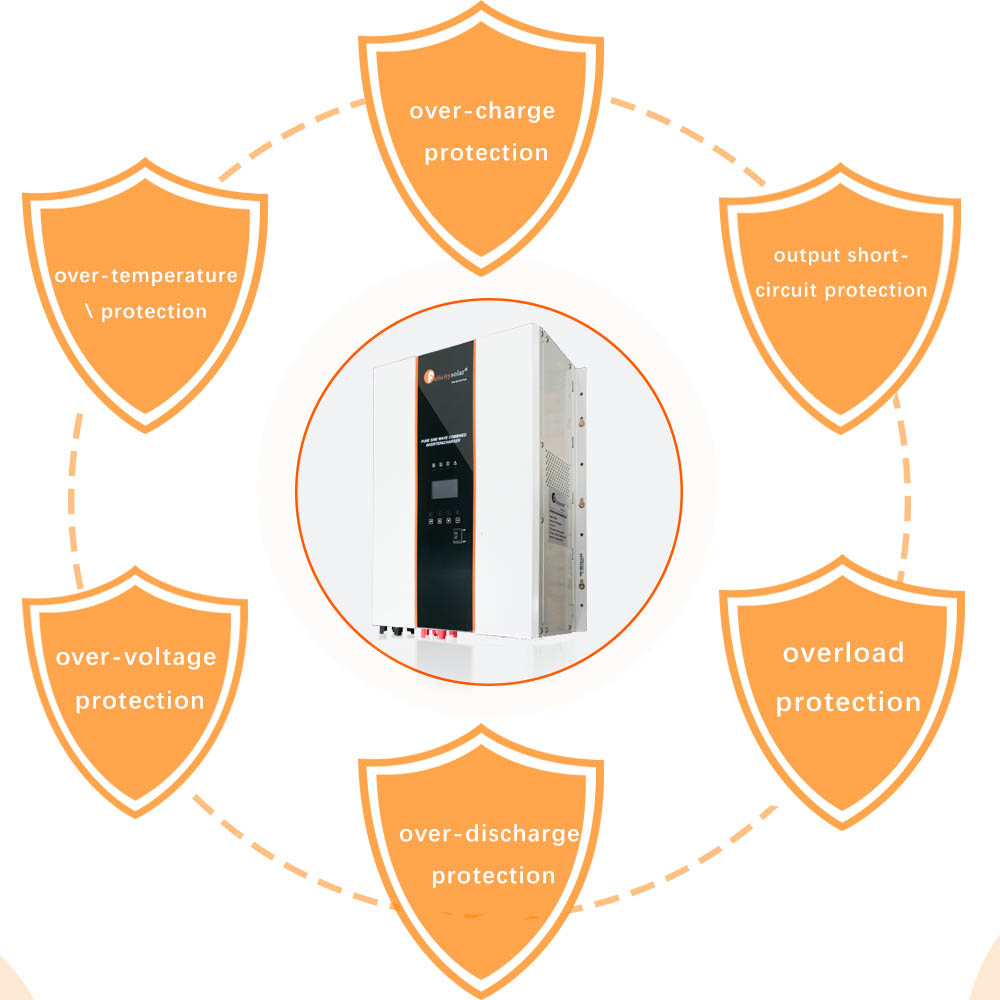

Keuntungan:
1. Lindungi keselamatan pribadi
2. Kompensasi suhu, lindungi baterai
3. Perlindungan pengisian daya baterai berlebih dan pengosongan daya
4. Inverter kelebihan beban, proteksi hubung singkat keluaran
5. Perlindungan suhu berlebih
6. Perlindungan transposisi
7. Masukan AC, keluaran proteksi arus lebih
8. Perlindungan arus pendek pengisian daya
Lembar Tanggal
Model
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Daya Keluaran Terukur (VA)
3500VA
5000VA
7500VA
10000VA
Daya Keluaran Terukur (W)
2800W
4000W
6000W
8000W
Tegangan Masukan DC Nominal
24V
48V
48V
48V
Bentuk Gelombang Tegangan Input
Sinusoidal (Utilitas atau generator)

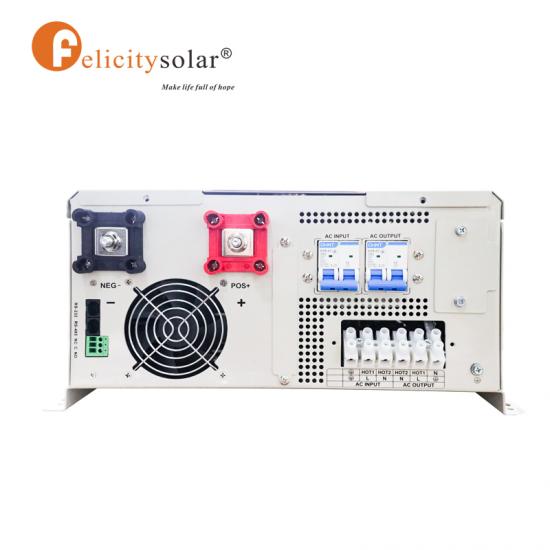

Koneksi terminal
LN
PANAS1 PANAS2
Pemutusan Saluran Rendah
170Vac±7V (UPS)
90Vac±7V (Peralatan)
Rentang Input AC Sambungkan Kembali Garis Rendah
180Vac±7V (UPS)
100Vac±7V (Peralatan)
Pemutusan Saluran Tinggi
Tegangan 280Vac±7V
Sambungkan Kembali Jalur Tinggi
Tegangan 270Vac±7V
Tegangan Masukan AC Maksimum
280 Vrms
Frekuensi Masukan Nominal
50Hz/60Hz
Pemutusan Frekuensi Saluran Rendah
40±1Hz
Sambungkan Kembali Frekuensi Saluran Rendah
42±1Hz
Pemutusan Frekuensi Saluran Tinggi
65±1Hz
Sambung Ulang Frekuensi Saluran Tinggi
63±1Hz
Bentuk Gelombang Tegangan Keluaran
Sinkronisasi dengan tegangan input
Perlindungan Beban Berlebih (beban SMPS)
Pelindung arus lebih
perlindungan sakelar udara
Pelindung arus lebih
perlindungan sakelar udara
Proteksi Hubungan Pendek Output
Pelindung arus lebih
perlindungan sakelar udara
Pelindung arus lebih
perlindungan sakelar udara
Ef
fi
efisiensi(Mode garis)
≥95%
Waktu Transfer (AC ke DC)
15ms (nilai tipikal)
Waktu Transfer (DC ke AC)
15ms (nilai umum)/30ms (nilai khusus)
Melewati Tanpa Baterai
TIDAK
Pelindung Arus Lebih (jaringan)
50A
63A
63A
63A
Kegunaan
Mengenakan biaya
Mode
Spesifik
fi
cati
Tegangan Masukan Nominal
Tegangan 80-140Vac
Tegangan 90-280VAC
Rentang Tegangan Input
Tergantung pada Jenis Baterai
Tegangan Keluaran Nominal
40A
50A
60A
80A
Arus Pengisian Maksimum
0-40A
0-50A
0-60A
0-80A
Pengaturan Arus Muatan
Pemutus sirkuit
Tegangan Awal Baterai
50A
63A
63A
63A
Hubungan Pendek Pengisi Daya
Tergantung pada jenis baterai atau ditentukan sendiri
Ukuran Pemutus Sirkuit
YA

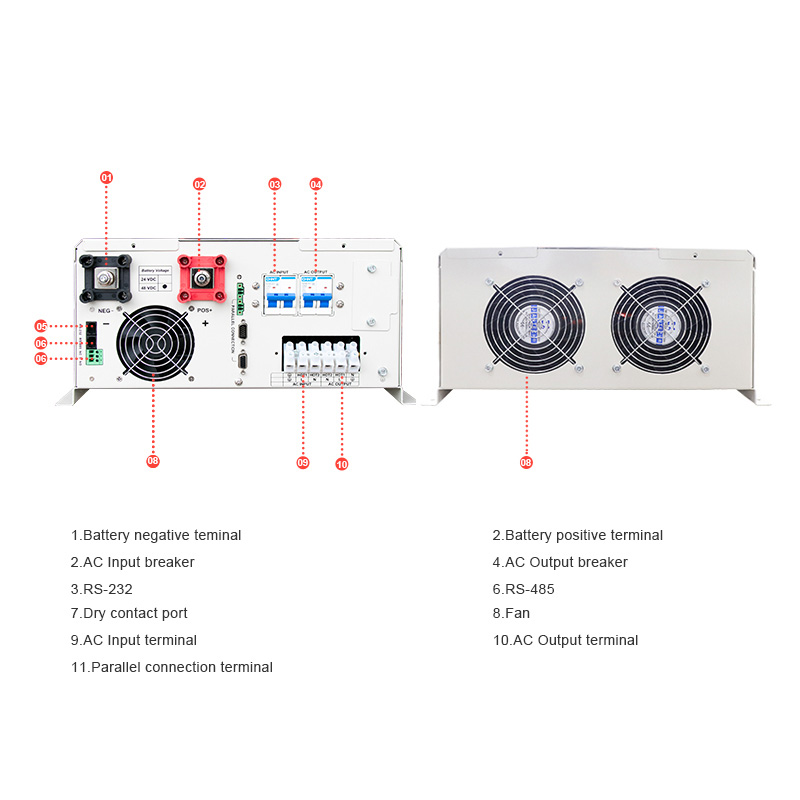

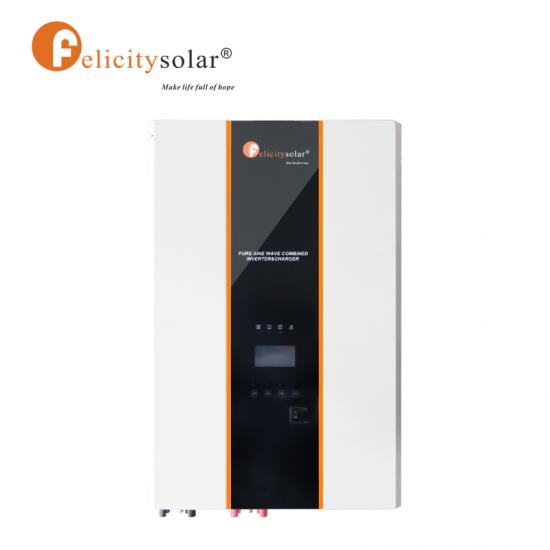

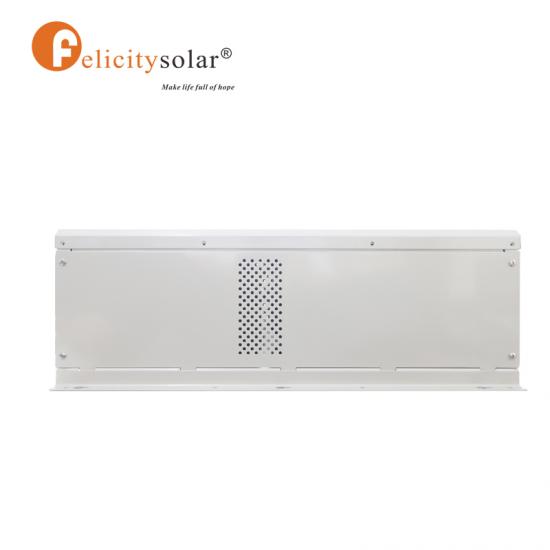

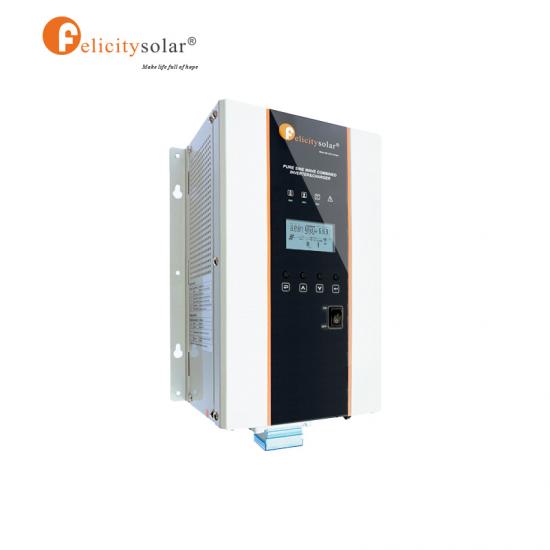

Detail Produk
Prosedur Instalasi:
1. Pastikan tegangan DC inverter sesuai dengan tegangan baterai.

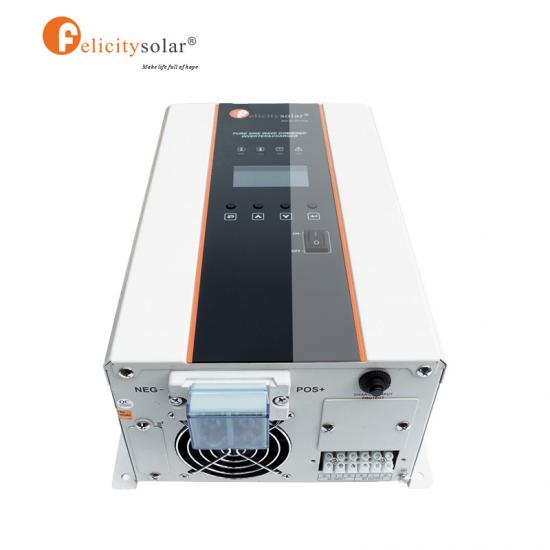

2. Pastikan kutub positif (merah) inverter terhubung dengan kutub positif (merah) baterai, dan kutub negatif (hitam) inverter terhubung dengan kutub negatif (hitam) baterai, lalu kencangkan sekrupnya.
3. Nyalakan inverter dan lihat apakah bagus, jika bagus maka matikan.
4. Hubungkan dengan kabel daya AC / Ground, hidupkan inverter dan lihat apakah berfungsi normal (mengisi baterai, menunjukkan arus pengisian) jika ya, matikan inverter.
5. Hubungkan dengan kabel beban/ground dan nyalakan inverter (Penghemat daya otomatis atau Penghemat daya mati).
6. Nyalakan Beban.
